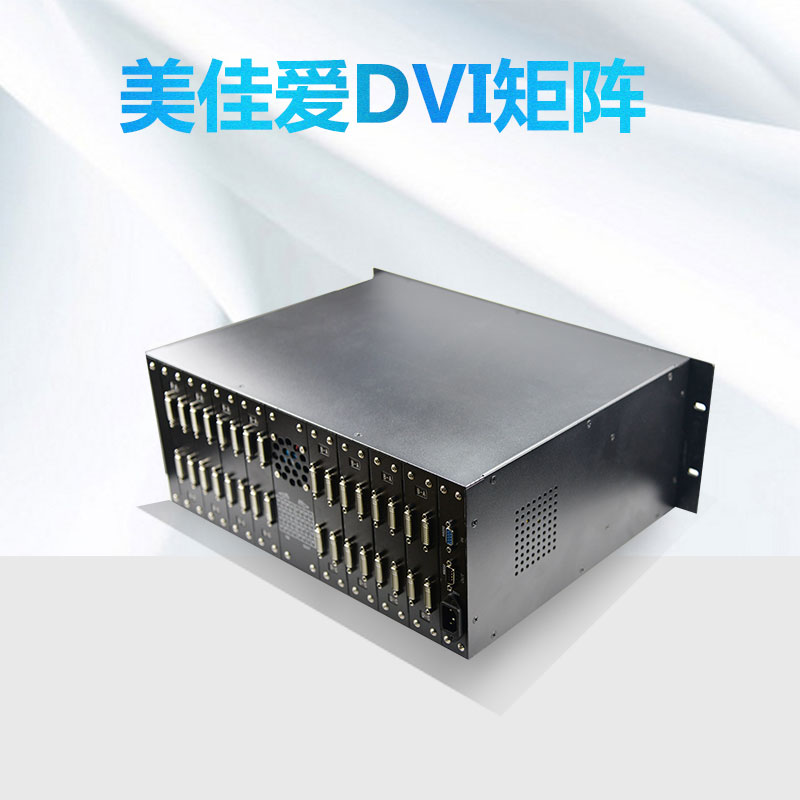

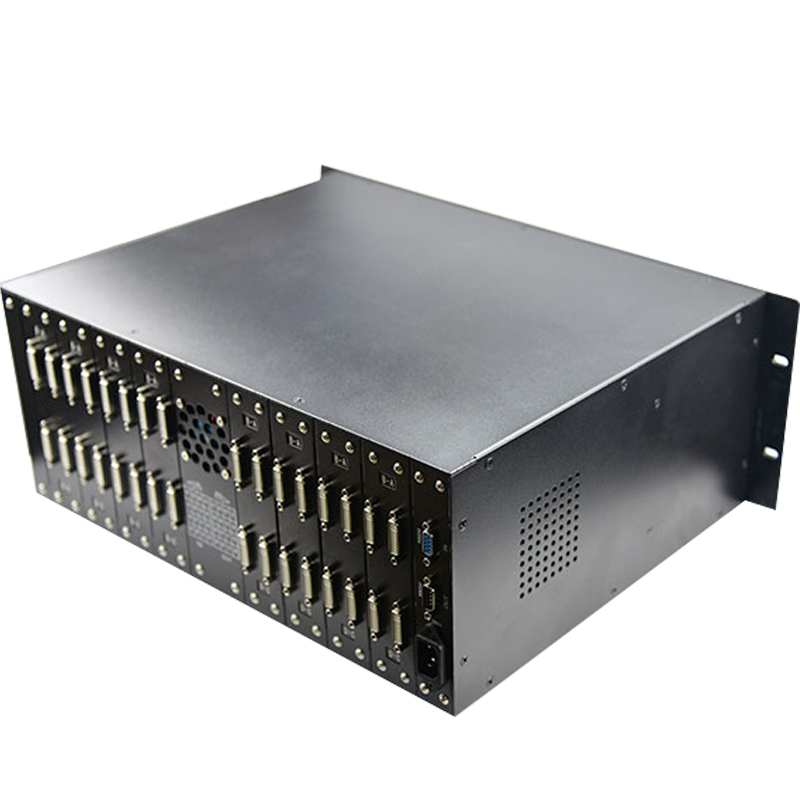

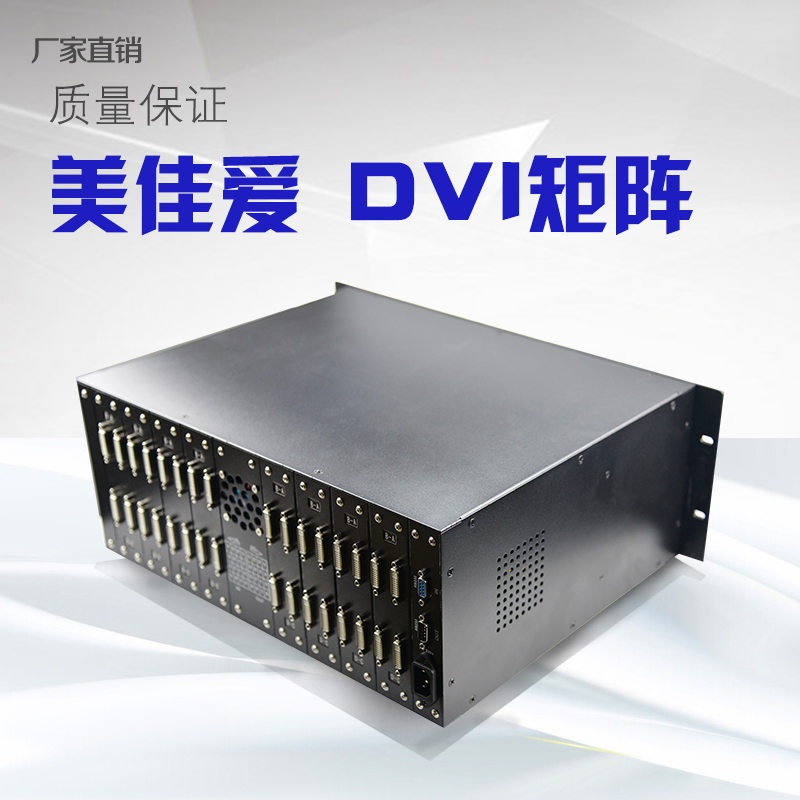

輸入路數:4路,8路,12路,16路,24路,32路,36路,46路,48路,64進;輸出路數:4出,8出,12出,16出,24出,32出,36出,45出,48出,64出,128輸出DVI矩陣切換器

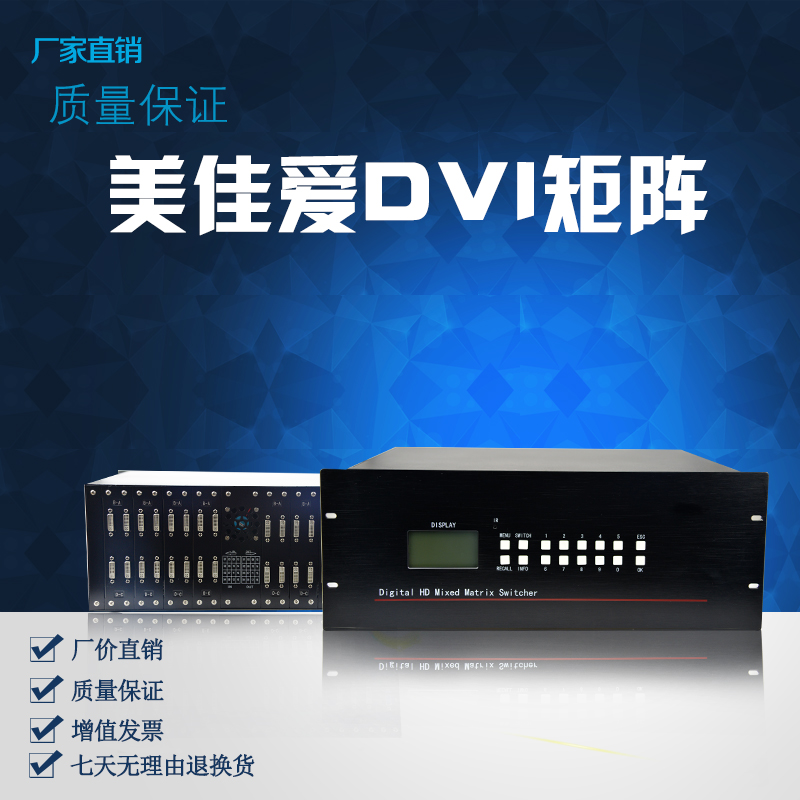

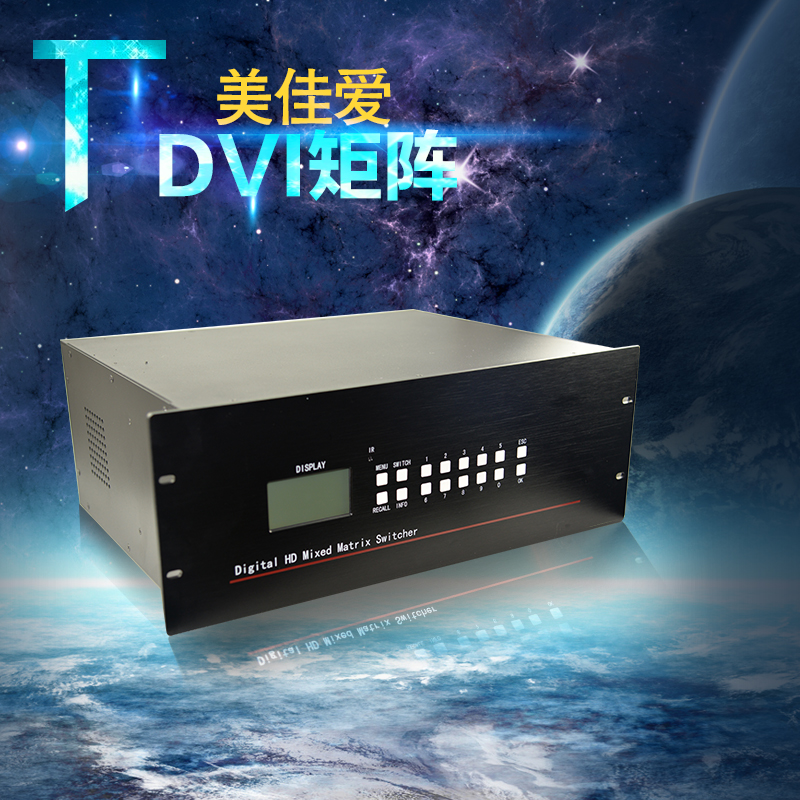

DVI高清全數字矩陣切換器, 所有端口支持藍光DVD(支持HDCP);輸入輸出自動均衡,輸入加輸出傳輸距離大于40米(不需配帶芯片的DVI線);鋁拉絲面板,帶藍光液晶顯示屏顯示操作狀態;帶串口控制,可選配網口;所有輸入端口支持現場寫EDID,所有輸出端口可讀回EDID。

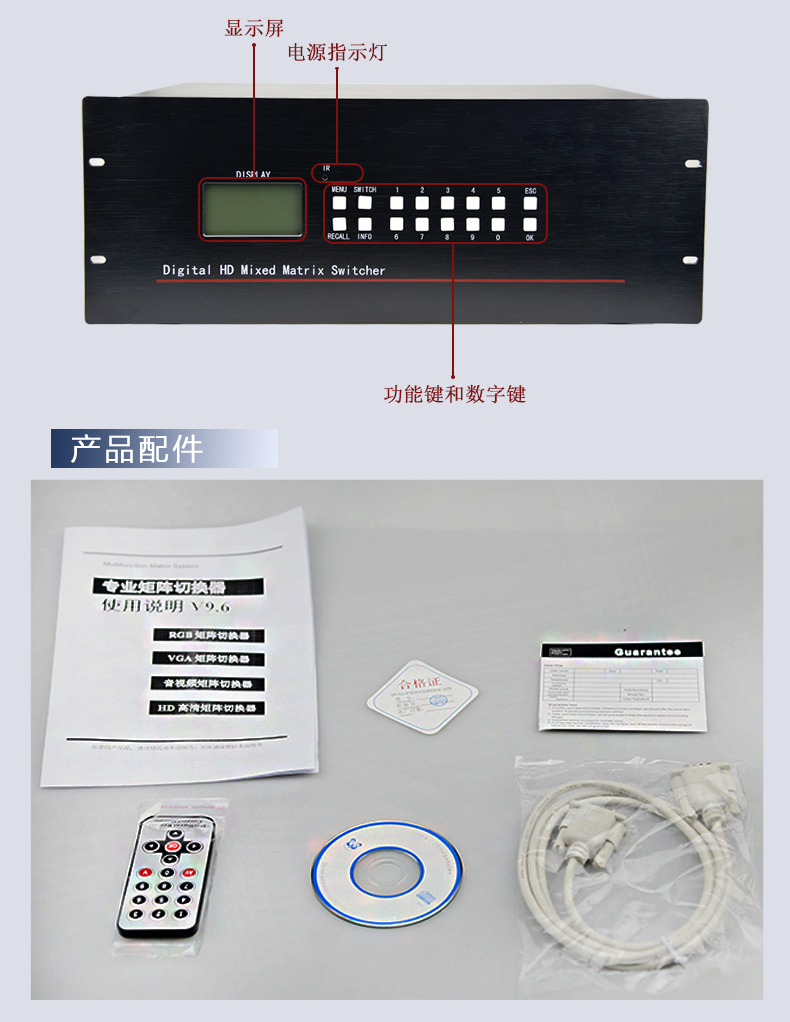

裝箱清單:
DVI矩陣切換器一臺;
220V電源線一條;
RS232串口線一條;
控制光盤一張;
產品手冊一份;
合格證、保修卡一份。

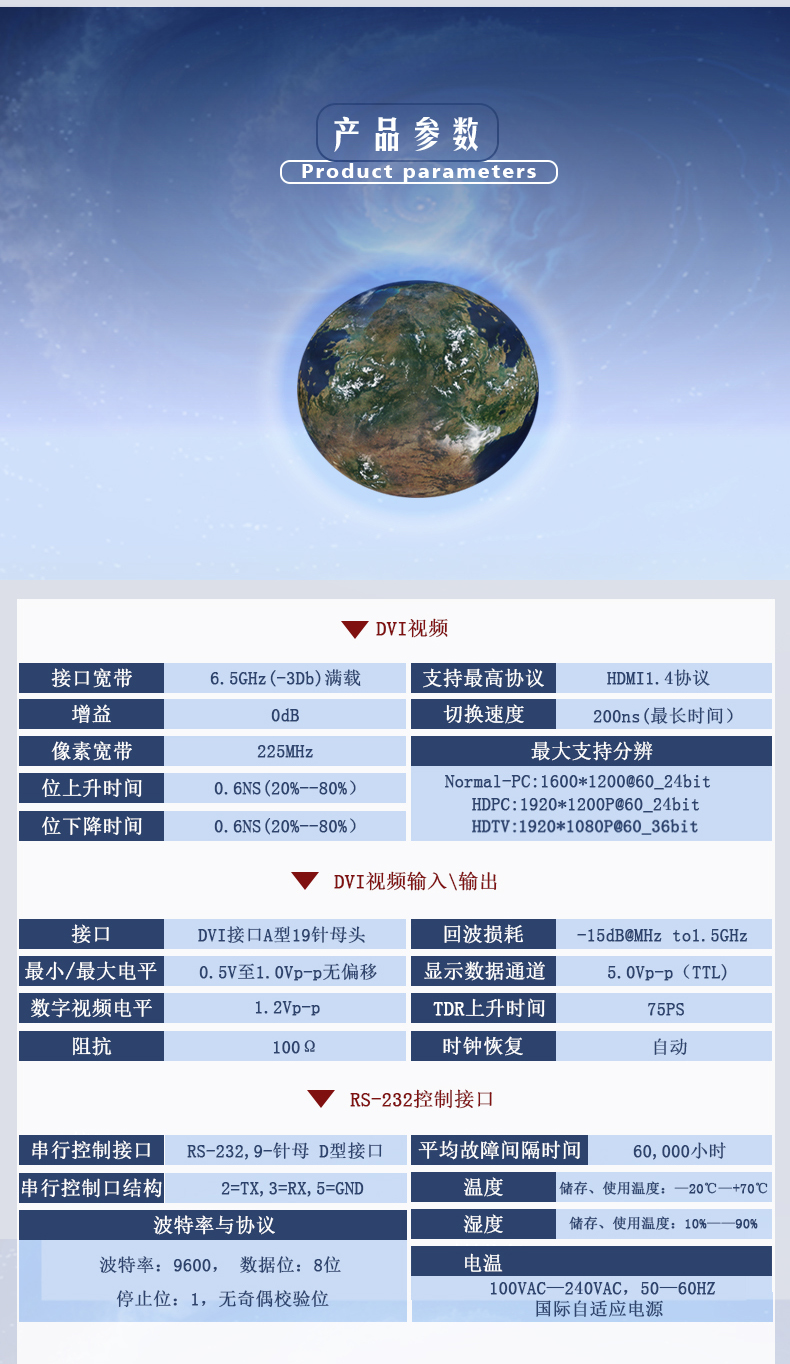

參數:
協議: 支持HDCP, 兼容DVI1.0協議;
增益: 0 dB;
像素帶寬: 165MHz, 全數字;
接口帶寬: 6.75Gbps;
支持分辨率:高清1080P;
位時鐘抖動(Clock Jitter) <0.15 Tbit;
位上升時間(Risetime ) <0.3Tbit (20%--80%);
位下降時間(Falltime) <0.3Tbit (20%--80%);
最大傳輸延時 5nS(±1nS);
切換速度: 210 ns(最長時間)
信號類型:全數字 T.M.D.S. 信號

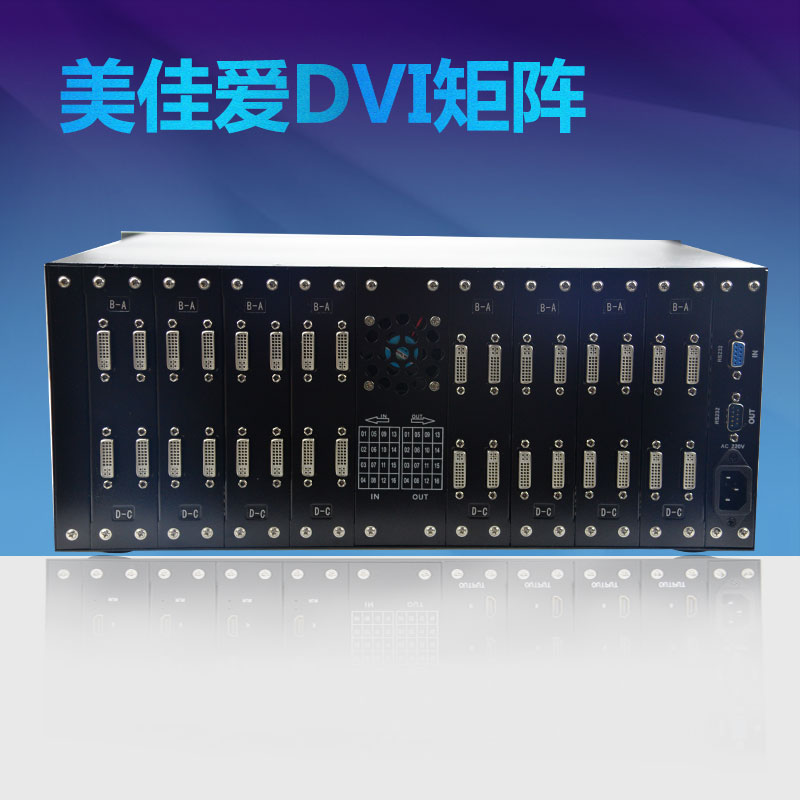

接口: DVI-A母接口
信號強度: T.M.D.S +/- 0.4Vpp
最小/最大電平: T.M.D.S 2.9V/3.3V
EDID: EDID現場可擦寫
阻抗: 50 Ω
最大直流偏置誤差: 15mV
最大傳輸距離:輸入加輸出大于40米;

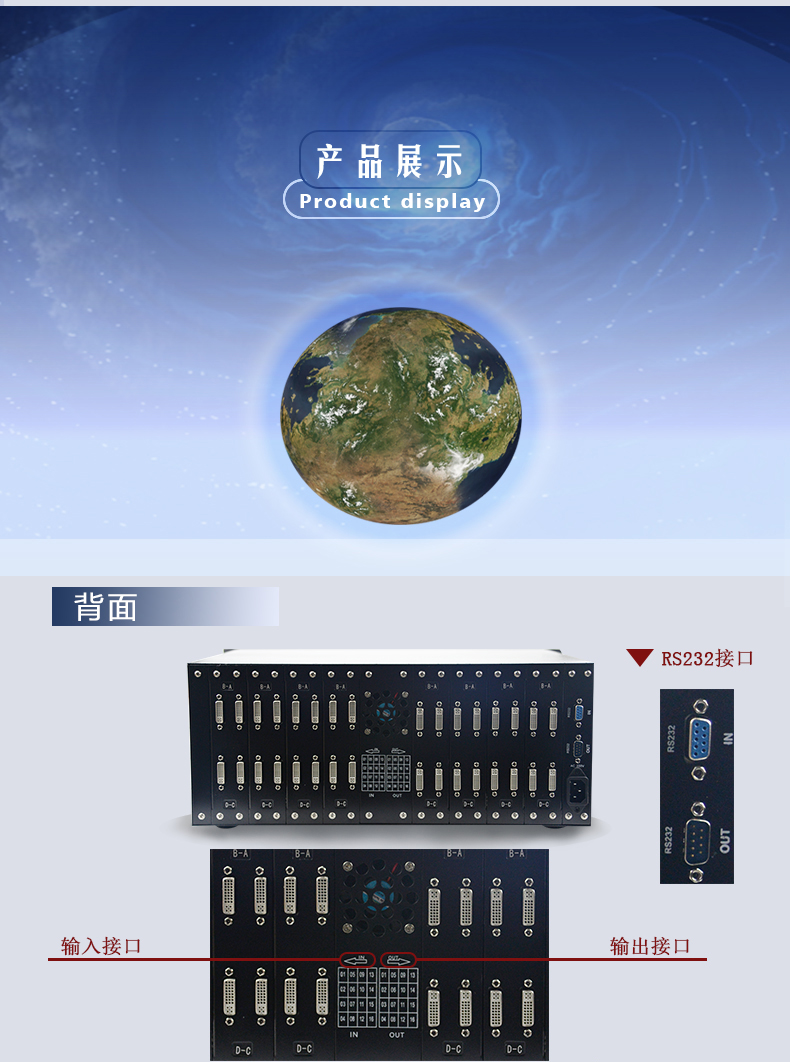

控制接口:RS-232;
串行控制接口:RS-232, 9-針D型公接口,波特率:9600, 數據位:8位, 停止位:1, 無奇偶校驗位
串行控制口結構: 2 = TX, 3 = RX, 5 = GND
電源:100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源
最大功耗:28w
溫度 儲存、使用溫度: -20℃ ~ +70°C
濕度 儲存、使用濕度:10% ~ 90%
產品重量 約2.8kg
