定制監控解碼拼接處理器,LED視頻處理器
【深圳市美佳愛-定制監控解碼拼接處理器,LED視頻處理器生產廠家電話400-997-9971】專業提供LED視頻處理器,外置拼接處理器,視頻服務器,云處理器,液晶大屏幕處理器,視頻分配器,網絡高清數字解碼矩陣主機,監控音視頻矩陣切換器,DVI/SDI/RGB/HDMI/VGA混合矩陣,高品質,穩定性強
聯系電話4009979971
聯系客服
產品詳情 產品參數 視頻展示

8400系列LED拼接處理器是一臺純硬件架構、無操作系統的高性能視頻圖像處理工作站，可廣泛應用于安防監控、展覽展示、軍事指揮、教育科研、政府公告、商業顯示等行業。

現階段隨著LED點距越來越小，LED顯示屏已經不僅僅限于機場、火車站、港口、大型商業廣場等戶外領域的應用，而是更多的進入室內，包括指揮調度中心、安防監控中心、大型會議室等。因此在一整塊無縫超大型顯示屏上同時顯示更多1080P高清甚至4k超清的數據信息顯得非常重要，以提升各行業客戶決策指揮的速度和質量。8400系列LED拼接處理器在此背景下應運而生。

8400系列LED拼接處理器采用FPGA+的系統架構，并且全模塊化設計，為現場應用提供了高度的靈活性和可維護性。以FPGA 的視頻處理技術為基礎，打造FPGA+架構的靈活應用。基于智能控制技術、運算編解碼技術以及Android靈活的顯示交互技術，構建起一個模塊化、嵌入式、智能可擴展的顯示管理平臺，可實現畫面的任意開窗、漫游、疊加、縮放、旋轉等多種顯示效果。

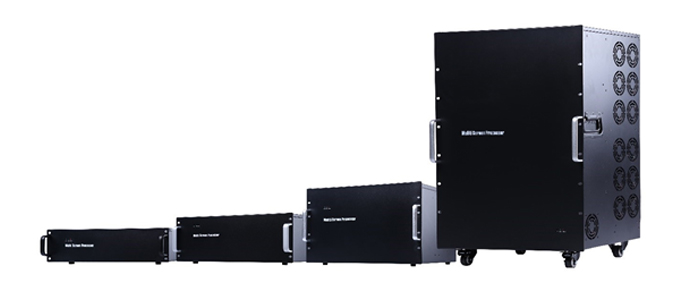

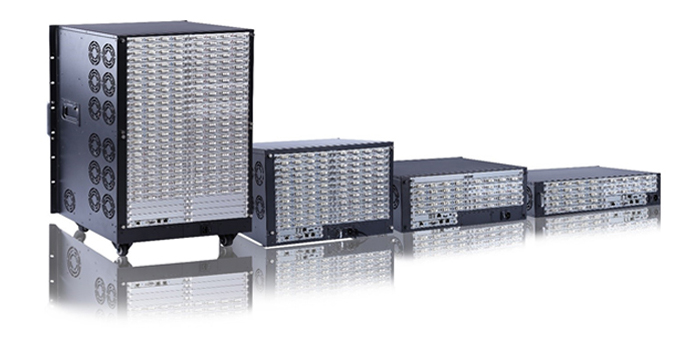

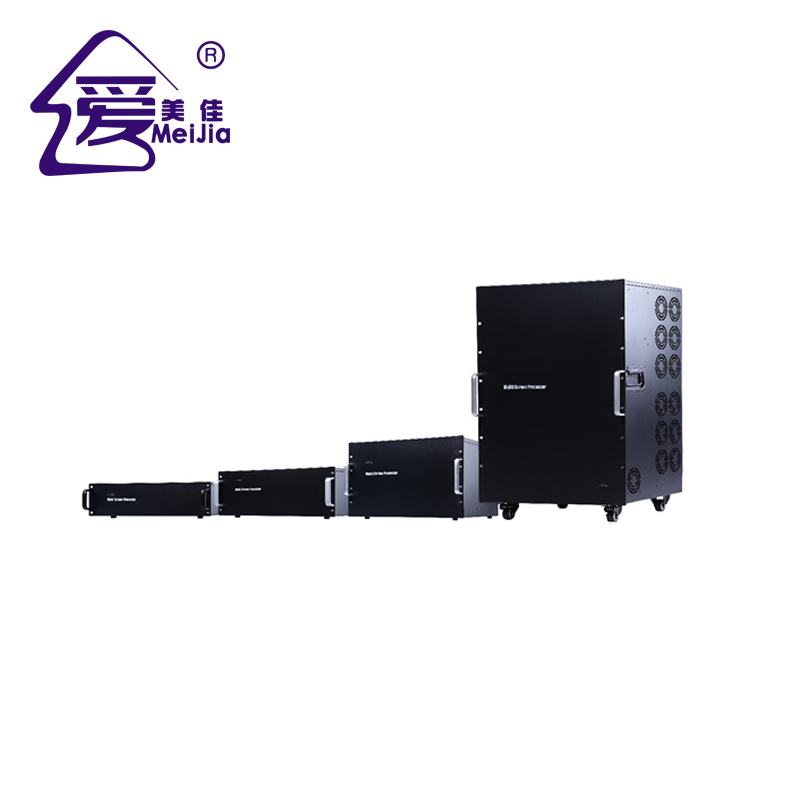

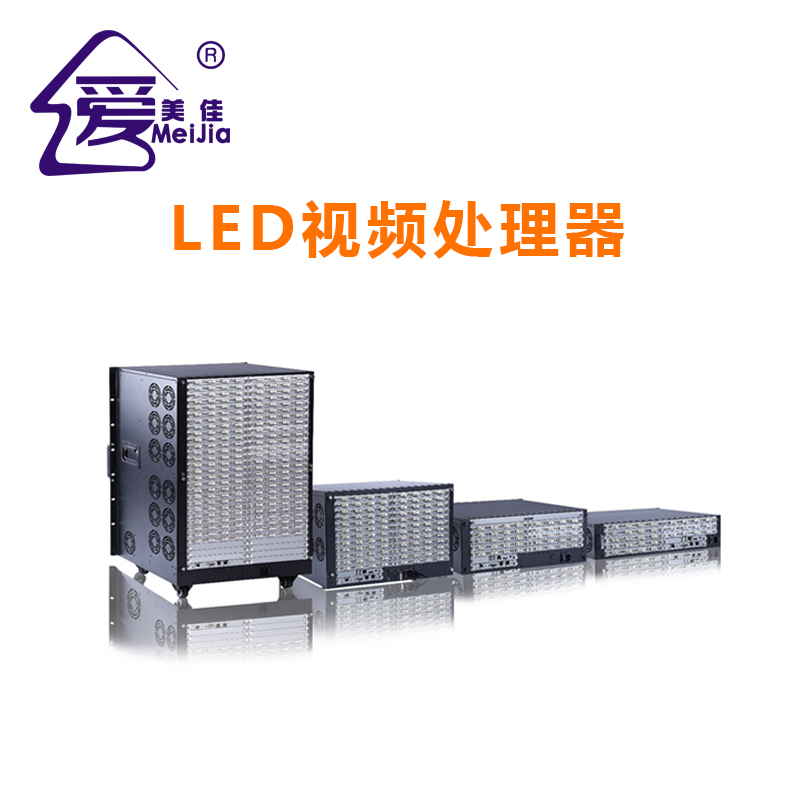

8400系列多屏幕拼接處理器旗下包含8404、8408兩種功能型號，每種型號均可配置多種不同的可選規模。











系統架構

  1. FPGA+架構

以高穩定高帶寬FPGA純硬件架構為基礎，采用功能化模塊化的硬件設計，實現無限擴展的FPGA+架構。

  1. 模塊化插卡式設計

輸入板、輸出板、切換板、風扇、防塵網等主要模塊均為插卡式設計，為日常使用及維護帶來極大的方便。

  1. 擴展槽支持輸入輸出板卡任意混插
  1. 支持高達4組顯示墻的分組管理，支持多組不同分辨率及拼接模式的顯示布局；各組屏之間信號共享，方               便用戶管理。
  2. 輸出映射

工程現場施工更具靈活性,實現設備與顯示單元之間的連接線材無需一一對應，可在軟件中隨時隨意調整。



音視頻處理

  1. 支持不同大小LED模組的拼接顯示，滿足不同應用現場的非常規拼接及顯示需求。
  2. 支持輸入信號任意開窗、漫游，支持圖層疊加，最多支持單屏八圖層的任意布局。
  3. 60Hz幀同步處理技術，完美解決高速運動畫面不同顯示單元之間的錯位及撕裂現象。
  4. 智能縮放技術，圖像縮放采用智能多相位濾波算法，根據圖像特點自動選擇最優的濾波系數，圖像接近失量級                縮放效果，保證更多細節，邊緣無鋸齒以及很好的銳度。
  1. 支持多路超高分辨率底圖
  2. 支持多路矢量虛擬LED，同時支持動態和靜態兩種顯示方式，可任意編輯顯示內容、字體、顏色、速度等參數。
  3. 支持AI級圖像一鍵處理引擎，采用人工智能級圖像處理技術，能實現一鍵補光、一鍵去霧等圖像智能處理。
  4. 支持無縫切換，處理器內部集成高清信號處理機制，保證信號切換時無延時、無藍屏、無黑屏等中間過渡狀態。
  5. 支持智能去黑邊（輸入圖像任意裁剪），邊緣屏蔽，區域放大等畫面實時處理功能。
  6. 支持輸入信號的字符疊加，可以通過控制軟件更改字體類型、大小、背景色、前景色、顯示位置等參數。
  7. 支持輸入信號自動探測，實時探測每一個輸入端口是否有信號接入，輸入板卡及客戶端軟件均有狀態指示。
  8. 支持矩陣切換，處理器內部集成矩陣功能，支持單個信號源開多個窗口同時顯示。
  9. 內嵌音頻矩陣功能，單板最大支持8路音頻輸入或者輸出
  10. 支持音視頻混合輸入及音頻分離功能，支持隨路音頻輸出



網絡及多媒體處理技術

  1. IP流實時解碼，支持H.265

支持ONVIF、RTSP等網絡流媒體協議，可兼容市面主流品牌網絡攝像機（IPC）、NVR、視頻流媒體服務器等；  單個網口最大支持64路D1，32路720P，16路1080P，4路4K解碼。

  1. 支持內置信息發布上屏

視頻、圖片、數字標題、滾動橫幅發布，電子時鐘、實時氣象等控件顯示，圖文信息自主編輯，滿足各種顯示         設備的信息發布上屏。

  1. 自帶播放系統，支持各類媒體格式

支持幾乎所有的視頻（rmvb、avi、mpeg、dat、mov、mkv、wmv等），音頻（mp3、wma、wav等），圖片（jpg、 gif、png等）；支持流媒體電視,攝像采集等，支持PDF、office文檔、動態網頁、天氣、時間、滾動字幕等。

  1. 支持手機、平板電腦、筆記本電腦屏幕鏡像推送功能
  2. 支持網絡抓屏功能，將局域網內所有PC電腦桌面通過網絡顯示至大屏
  3. 支持輸入信號的實時網絡預監功能，避免重要場合切換信號出現誤操作
  4. 支持輸入信號的實時硬件預監功能，硬件預監接口最大支持3840x2160@60HZ分辨率輸出
  5. 支持整個大屏信號的可視化回顯功能，實時掌控大屏顯示狀態



其他特色增值功能

  1. 支持冗余電源，一個正常使用電源，一個備份電源。正常電源出現故障時，自動切換至備用電源。
  2. 支持BS控制/支持跨平臺控制

無需安裝任何客戶端軟件，支持網頁登錄控制；支持windows、IOS、MAC OS、Android、Linux等各類操作系統 跨平臺控制及可視化管理。

  1. 機箱風扇轉速根據設備溫度自適應。
  2. 支持預操作模式，開啟該功能后，所有窗口的操作將不會立馬生效，需點擊確認后，再一次性將所有操作生效。

類別



8404系列

8408系列

機箱參數

機箱規模

1.5U  2.5U  4U  7U

1.5U  2.5U  4U  7U

圖層數量

單屏最大四圖層

單屏最大八圖層

電源

AC100~240V，50/60Hz

工作溫度

0-50℃

工作濕度

10%-90%無冷凝

通信控制&

功能擴展

主控板

網絡控制：1個10/100M網口  串口控制：1個DB9接口（RS232）、1個RJ45接口（RS485）

中控控制：1個RJ45接口（同時支持RS232和RS485環出）

WEB控制板

1個10/100M網口，2個USB2.0接口，1個HDMI輸出接口

底圖字幕板

支持超高分辨率靜態圖像疊加顯示。開啟底圖時，默認占用最底層窗口通道。底圖顯示支持3種模式：所有屏幕單屏顯示、所有屏幕拼接顯示、部分連續區域拼接顯示。

超高清點對點矢量字幕，支持動態字幕和靜態字幕，可以任意編輯顯示內容、字體、顏色等參數；

常規
輸出端口

HDMI輸出

HDMI Type A接口（母頭），支持HDMI1.3 和數字信號保護協議 HDCP，最大支持分辨率1920*1080@60Hz。

DVI-D輸出

DVI-I接口（母頭），最大支持分辨率1920*1080@60Hz；

DVI-I輸出

DVI-I接口（母頭），最大支持分辨率1920*1080@60Hz，可通過轉接頭輸出VGA信號；

常規
輸入端口

HDMI輸入

HDMI1.3數字接口，支持HDCP，最大支持分辨率1920*1080@60Hz；

DVI輸入

DVI-D數字接口，最大支持分辨率1920*1080@60Hz；

VGA輸入

DB-15M模擬接口，最大支持分辨率1920*1080@60Hz；

其他
輸入端口

CVBS輸入

支持PAL/NTSC制式，支持亮度、對比度、灰度、飽和度調節；

YPbPr輸入

DB-15M模擬接口，最大支持分辨率1920*1080@60Hz；

SDI輸入

BNC接口（母頭），分辨率支持720i，720P，1080i，1080p

4K輸入

單卡支持兩路HDMI1.4數字接口（2切1使用），最大支持分辨率3840x2160@30Hz；

IP輸入-Std

單網口支持4路1080P/9路720P/16路D1視頻解碼，支持H.264視頻壓縮格式；
每個IP Std支持1個IP通道，每個IP通道支持1/4/9/16畫面分割。

IP輸入-Plus

單網口支持4路4K/16路1080P/32路720P/64路D1視頻解碼，支持H.264及H.265視頻壓縮格式；每個IP Plus板支持4個IP通道，每個IP通道支持1/4/9/16畫面分割。

信發高清輸入-Std

支持1路安卓系統子板輸入（每路最大輸出分辨率1080P），配置：CPU：Cortex-A7八核；內存：1GB DDR3；存儲：16GB eMMC；支持CS、BS架構信息發布系統；支持數字標題、滾動橫幅發布，支持電子時鐘、實時氣象等控件顯示，支持圖文信息自主編輯，滿足各種顯示設備的信息發布上屏；

手機、平板無線推屏輸入

配置：CPU：Cortex-A17四核1.8GHz；內存：2GB DDR3；存儲：16GB eMMC；1個RJ45百兆網口；ios系統可以直接使用自帶的airplay鏡像功能，Windows及Android系統需要安裝專業的投屏軟件?？梢詫⑼痪钟蚓W內的手機、平板、電腦直接鏡像至顯示屏。

信發超清輸入-Plus

支持1路安卓系統子板輸入（每路最大輸出分辨率3840x2160），配置：CPU：Cortex-A17四核1.8GHz；內存：2GB DDR3；存儲：16GB eMMC；支持CS、BS架構信息發布系統；支持數字標題、滾動橫幅發布，支持電子時鐘、實時氣象等控件顯示，支持圖文信息自主編輯，滿足各種顯示設備的信息發布上屏；

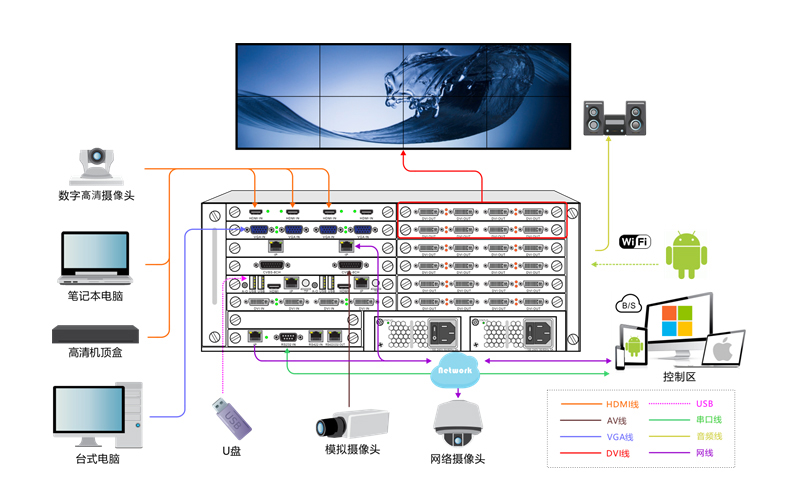

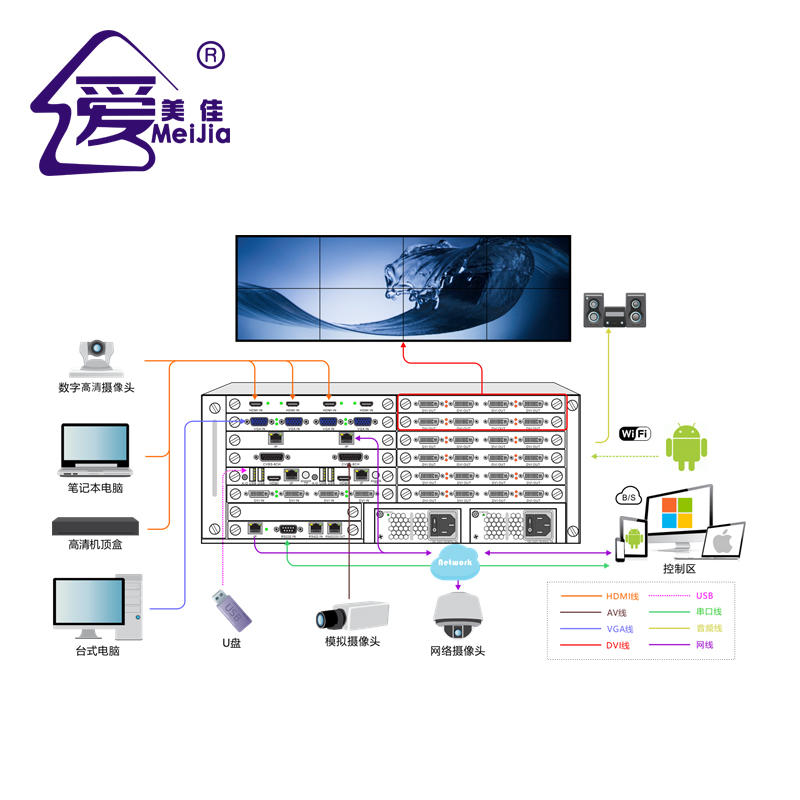

4U拓撲圖-2017-4-27

圖6.1 8400系列系統拓撲圖
